XIAO Display Gadgets, sei schede Seeed Studio con schermo a colori
Seeed Studio ha presentato la serie XIAO Display Gadgets: sei piccole schede di sviluppo che uniscono un controller XIAO a un display a colori. Secondo la pagina ufficiale di Seeed Studio, i modelli coprono tre dimensioni di schermo (0,96, 1,14 e 1,47 pollici) e due controller, XIAO ESP32-S3 Plus e XIAO nRF52840 Plus.
La scelta si riduce a due decisioni: il controller, che determina Wi-Fi e memoria oppure BLE a basso consumo, e lo schermo, perché touch capacitivo e MicroSD ci sono solo sul modello da 1,47 pollici.
Sei modelli, tre schermi: cosa cambia da una taglia all’altra
Tutti i display sono IPS TFT LCD con interfaccia SPI. Seeed Studio precisa che schermo, touch, MicroSD, pulsanti e sensori sono identici tra le due varianti: a cambiare è solo la XIAO a bordo, quindi i dati della tabella valgono per entrambe.
| Schermo | Risoluzione | Driver | Touch capacitivo | MicroSD | Grove I2C | Pulsanti utente | Dimensioni scheda |
|---|---|---|---|---|---|---|---|

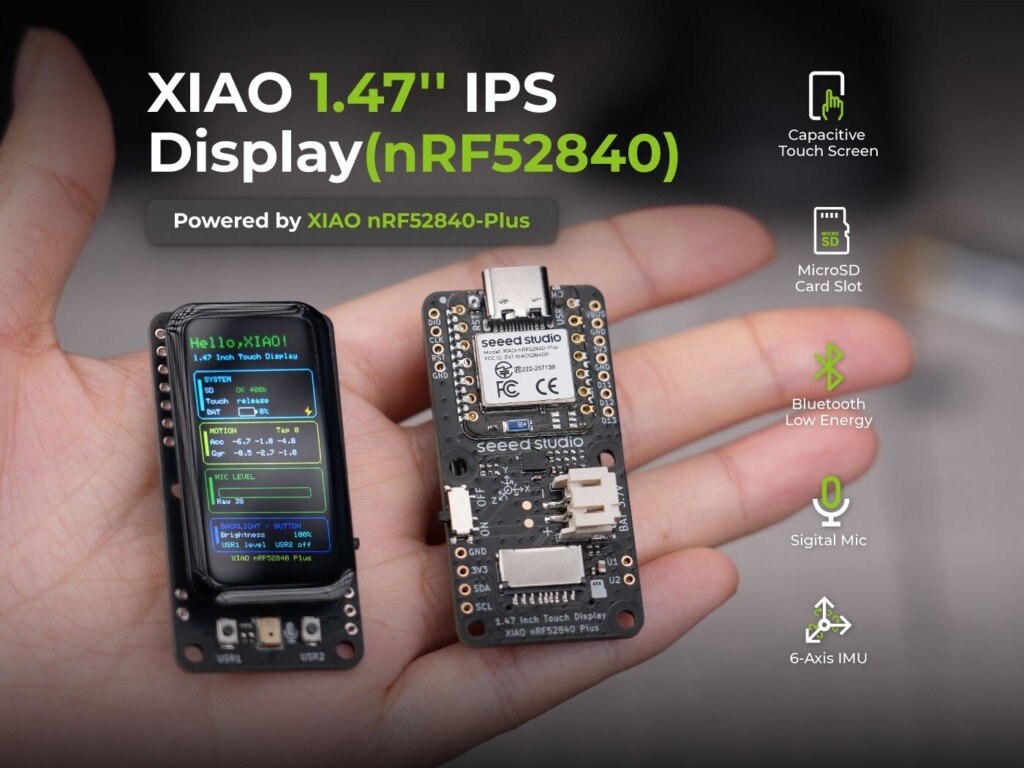

| 1,47″ | 172×320 | JD9853A | Sì | Sì | No | 2 | 26,4×51,4×12,6 mm |
| 1,14″ | 135×240 | ST7789 | No | No | Sì | 3 | 26×48×10,6 mm |
| 0,96″ | 80×160 | ST7789 | No | No | No | 2 | 18,8×43,6×10,6 mm |
Seeed Studio indica il modello da 1,47″ per interfacce touch, HMI portatili, cornici fotografiche, registrazione audio su scheda SD e data logging locale. Il 1,14″ è pensato per display di sensori, progetti Grove e controller fisici, mentre lo 0,96″, il più piccolo, per indossabili e progetti con poco spazio come badge o portachiavi.
ESP32-S3 Plus o nRF52840 Plus: come scegliere il controller
La pagina propone una scelta in due passi: prima il controller, poi la dimensione dello schermo. Le caratteristiche dichiarate delle due XIAO:
- XIAO ESP32-S3 Plus: processore ESP32-S3R8 dual-core fino a 240 MHz, 8 MB di PSRAM e 16 MB di Flash, Wi-Fi a 2,4 GHz e BLE 5.0. È indicata per dispositivi IoT con Wi-Fi e dashboard di dati, ad esempio per inviare dati dei sensori al cloud.
- XIAO nRF52840 Plus: Nordic nRF52840 con ARM Cortex-M4 a 32 bit con FPU a 64 MHz, 256 KB di RAM, 1 MB di Flash interna e 2 MB di Flash a bordo, BLE 5.4. È indicata per progetti a batteria con BLE, come badge, indicatori di stato e sensori indossabili.
Dotazione comune e gestione della batteria
Su tutti e sei i modelli ci sono un microfono digitale PDM, una IMU a 6 assi (LSM6DS3, con accelerometro e giroscopio a 3 assi), due o tre pulsanti utente a seconda del modello e un connettore JST a 2 pin per batterie LiPo da 3,7 V. Ogni scheda rileva la tensione della batteria.
Sui modelli nRF52840 si rileva anche lo stato di carica. Sui modelli ESP32-S3 la tensione si legge via ADC sul pin D16 e il livello si stima da quel valore, mentre lo stato della batteria non è supportato.
I consumi dichiarati con il firmware Dashboard
Seeed Studio riporta i consumi misurati a 3,7 V mentre gira il firmware Dashboard di fabbrica. La misura è stata fatta con un Nordic Power Profiler Kit II in modalità Source meter, a 100 campioni al secondo per 60 secondi, e i valori sono la media su quell’intervallo.
| Schermo | XIAO ESP32-S3 Plus | XIAO nRF52840 Plus |
|---|---|---|
| 1,47″ | 130,53 mA | 83,32 mA |
| 1,14″ | 160,05 mA | 39,07 mA |
| 0,96″ | 159,76 mA | 28,69 mA |
Come si programmano
Tutti i modelli si programmano con l’Arduino IDE, usando la libreria grafica Seeed_GFX2 di Seeed Studio. La pagina mostra per ciascun modello il pulsante «Get One Now», ma non riporta prezzi né informazioni sulla disponibilità in Italia.
