ESP32-S3 ed e-paper da 4,7 pollici: M5Stack PaperDIY in due kit
M5Stack propone PaperDIY, una scheda di sviluppo con display e-paper da 4,7 pollici a 16 livelli di grigio, pilotata da un ESP32-S3 con 16 MB di Flash e 8 MB di PSRAM. Come si legge sulla pagina ufficiale del PaperDIY Complete Kit, esistono due versioni: la Complete, assemblata in fabbrica con involucro stampato in 3D, e la Assembly, che è l’utente a montare e ha una struttura aperta.
Cos’è PaperDIY e per quali progetti è pensato

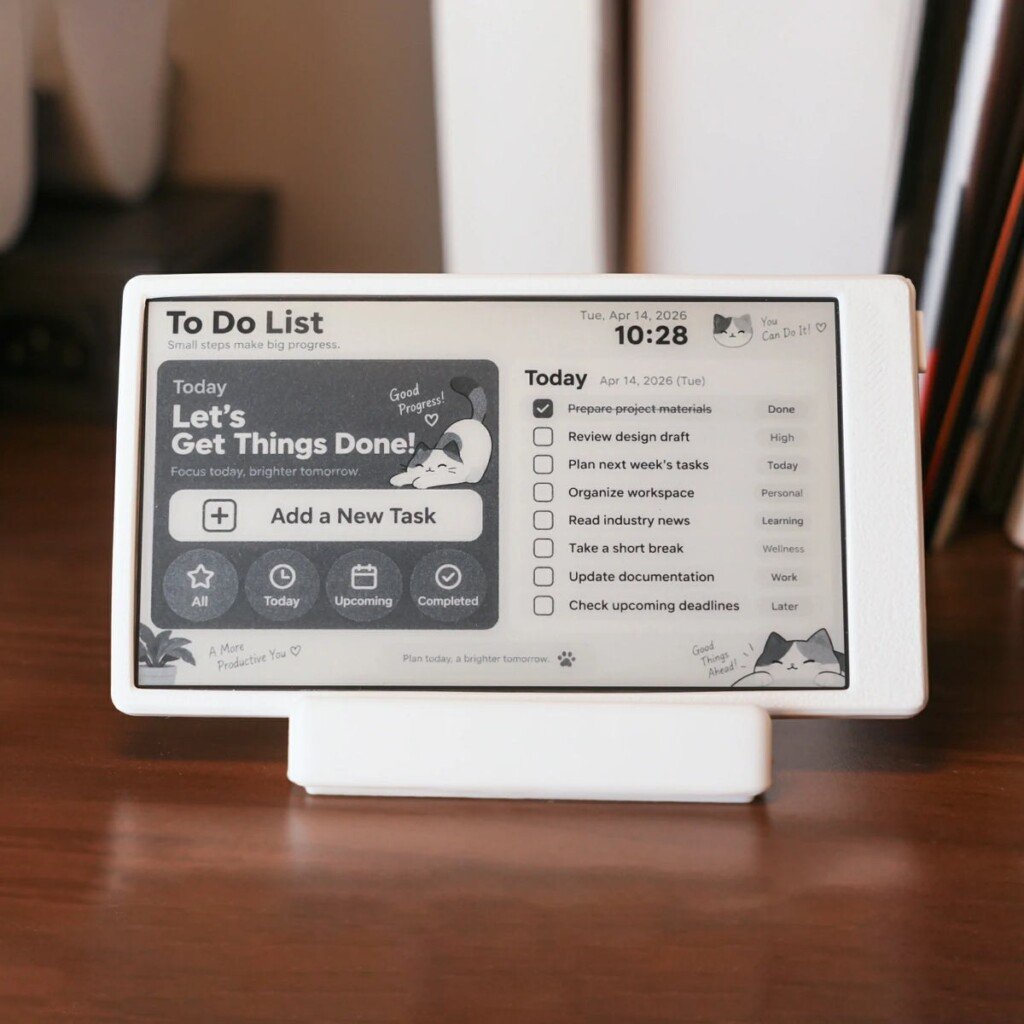

Il Complete Kit comprende scheda di controllo, display e-paper e involucro stampato in 3D, con l’assemblaggio hardware fatto in fabbrica. M5Stack lo indica per progetti elettronici creativi, display informativi da scrivania, cartellini e insegne elettroniche, apprendimento e sperimentazione sull’hardware embedded.
A bordo c’è un connettore per batteria da 3,7 V (SH1.0-2P) e nella confezione è inclusa una batteria da 140 mAh. M5Stack parla di una gestione dell’energia progettata per il basso consumo, affidata al chip M5PM1.
Complete o Assembly: cosa cambia tra i due kit
I componenti elettronici sono gli stessi: stesso ESP32-S3R8 con 16 MB di Flash e 8 MB di PSRAM, stesso display ED047TC1, stessa batteria da 140 mAh. La differenza sta nell’assemblaggio e nell’involucro.
| Voce | PaperDIY Complete Kit | PaperDIY Assembly Kit |
|---|---|---|
| Assemblaggio | Completato in fabbrica | A cura dell’utente, struttura aperta |
| Involucro stampato in 3D | Sì, in PLA, preinstallato | No: struttura aperta, per involucri progettati dall’utente |
| Contenuto | E-paper, scheda di controllo, batteria da 140 mAh, piastra acrilica di pressione dello schermo, involucro preinstallato | E-paper, scheda di controllo, batteria da 140 mAh, piastra acrilica di pressione dello schermo |
I modelli dell’involucro della versione Complete sono open-source: M5Stack precisa che si può ristampare il case o modificarne il disegno. La pagina non indica con quale licenza. Per il fissaggio nei fori posteriori occorrono viti M2 con filettatura lunga meno di 3 mm: viti più lunghe premono contro lo schermo e lo danneggiano.
Le specifiche della scheda, voce per voce
- Display: e-paper da 4,7 pollici, modello ED047TC1, 16 livelli di grigio, 960×540 pixel.
- SoC: ESP32-S3-WROOM-1-N16R8, Xtensa LX7 dual-core a 32 bit fino a 240 MHz.
- Memoria: 16 MB di Flash e 8 MB di PSRAM octal.
- Connettività: Wi-Fi a 2,4 GHz.
- Archiviazione: slot per microSD.
- Porte e alimentazione: USB Type-C a 5 V, batteria a 3,7 V oppure pad a 5 V.
- Pulsanti: uno di accensione (ON, OFF, RESET, BOOT) e due pulsanti utente.
- Consumo: 4,2 V a 40,95 mA in funzionamento, con picchi fino a 161 mA.
- Temperatura di esercizio: da 0 a 40 °C.
- Dimensioni e peso del prodotto: 120,0 × 68,2 × 6,3 mm, 43,1 g.
Espansione e personalizzazione
Per collegare altro hardware la scheda offre due interfacce FPC da 0,5 mm a 12 pin. Secondo la documentazione di M5Stack, una delle due è un’interfaccia I2S per l’audio e l’altra un’interfaccia SPI; la pagina del negozio rimanda alla sezione «Learn and Documents» per i documenti tecnici.
Nella pagina del negozio M5Stack non compaiono prezzi in euro né informazioni sulla disponibilità in Italia.
